На объектах коммунального и дорожного хозяйствах, строительных объектах, лесном хозяйстве и энергетике подъемник может использоваться для обслуживания систем освещения, уходом за зелеными и декоративными насаждениями, производства погрузочно–разгрузочных работ, монтажных работ при обслуживании зданий и сооружений, легких планировочных работ, выполнении работ по уходу за лесом и сбору урожая, монтажа и обслуживания линий электропередач и систем освещения

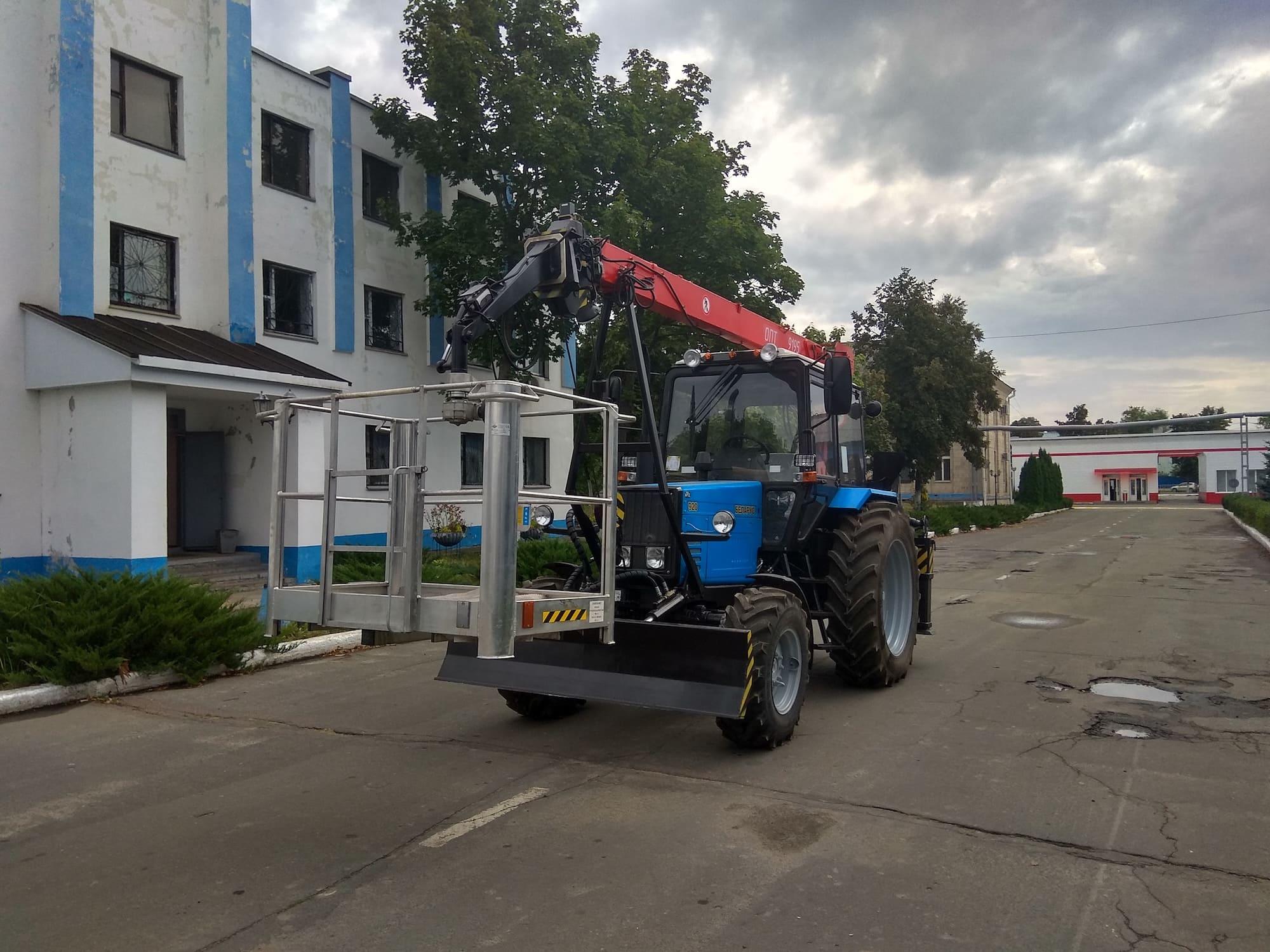

Для проведения монтажных работ на оголовке стрелы установлена 1 местная или 2 местная люлька в зависимости от комплектации. В люльке установлены датчики веса для контроля грузоподъемности люльки, гидросистема имеет гидромодуль предназначенный для удержания люльки в горизонтальном положении вне зависимости от распределения нагрузки в ней для различных углов стрелы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Энергетическое средство | «БЕЛАРУС» 920 | |
| Грузоподъемность на выносных опорах, кг: | ||
| - на минимальном вылете | 2250 (±50) | |
| - на максимальном вылете | 300 (±15) | |
| Грузоподъемность люльки, кг | 120 | 180 |
| Вылет, мм | 8550 | 9500 |
| Номинальная высота подъема, мм | 9550 | 9350 |
| Рабочая высота подъема, м | 11 | 10,8 |
| Максимальная высота подъема крюка, м, не более | 8,9 | |
| Грузовой момент, кНм | 49 | |
| Угол поворота стрелы в горизонтальной плоскости | 300° | |
| Угол поворота стрелы в горизонтальной плоскости | 400° | |
| с заблокированным концевым выключателем | ||
| Скорость подъема и опускания крюковой подвески без груза, м/мин | 8 | |
| Частота вращения колонны, об/мин | ||
| - наименьшая | 0,5 | |
| - наибольшая | 1,7 | |
| Скорость транспортная на горизонтальном участке дороги с твердым покрытием, км/ч | 15 | |
| Количество обслуживающего персонала, чел | 1 | |
| Привод поворота, выдвижения и наклона стрелы | гидравлический | |
| Габаритные размеры подъемника в транспортном положении, мм: | ||
| длина с люлькой | 6470 | 6970 |
| ширина | 2400 | 2400 |
| высота | 3400 | 3400 |
| Масса подъемника без люльки, кг | 6400 | |
| Масса подъемника полная, кг | 6600 | 6540 |
| Максимальная глубина опускания крюка, мм | 1500 | |
| Требования к площадке, на которой допускается работа подъемника с грузом: | ||
| - давление на грунт (удельное), МПа (кгс/см2) | 0,56 (5,7) | |
| - угол уклона не более | 3° | |
| Время полного изменения вылета стрелы, с | 24 | |
| Количество масла в гидросистеме, л | 39 | |
| Номинальное давление в гидросистеме, МПа | 14,5 | |
| Максимальное давление в гидросистеме, МПа | 16,5 | |
| Заправочная емкость бака, л |
16 |
|
В целях безопасности на подъемнике установлены концевые выключатели, датчики веса и датчики давления, которые включают звуковую сигнализацию, а также выключают из работы гидравлику в опасных ситуациях. Выключатель, установленный на оголовке стрелы, срабатывает при максимально допустимой высоте подъема крюковой подвески. Выключатель, установленный на корпусе механизма поворота, срабатывает, когда стрела приближается к границе сектора, в котором находится машинист. На основании стрелы установлен указатель грузоподъемности. Он показывает зависимость между вылетом, углом подъема стрелы и величиной поднимаемого груза.

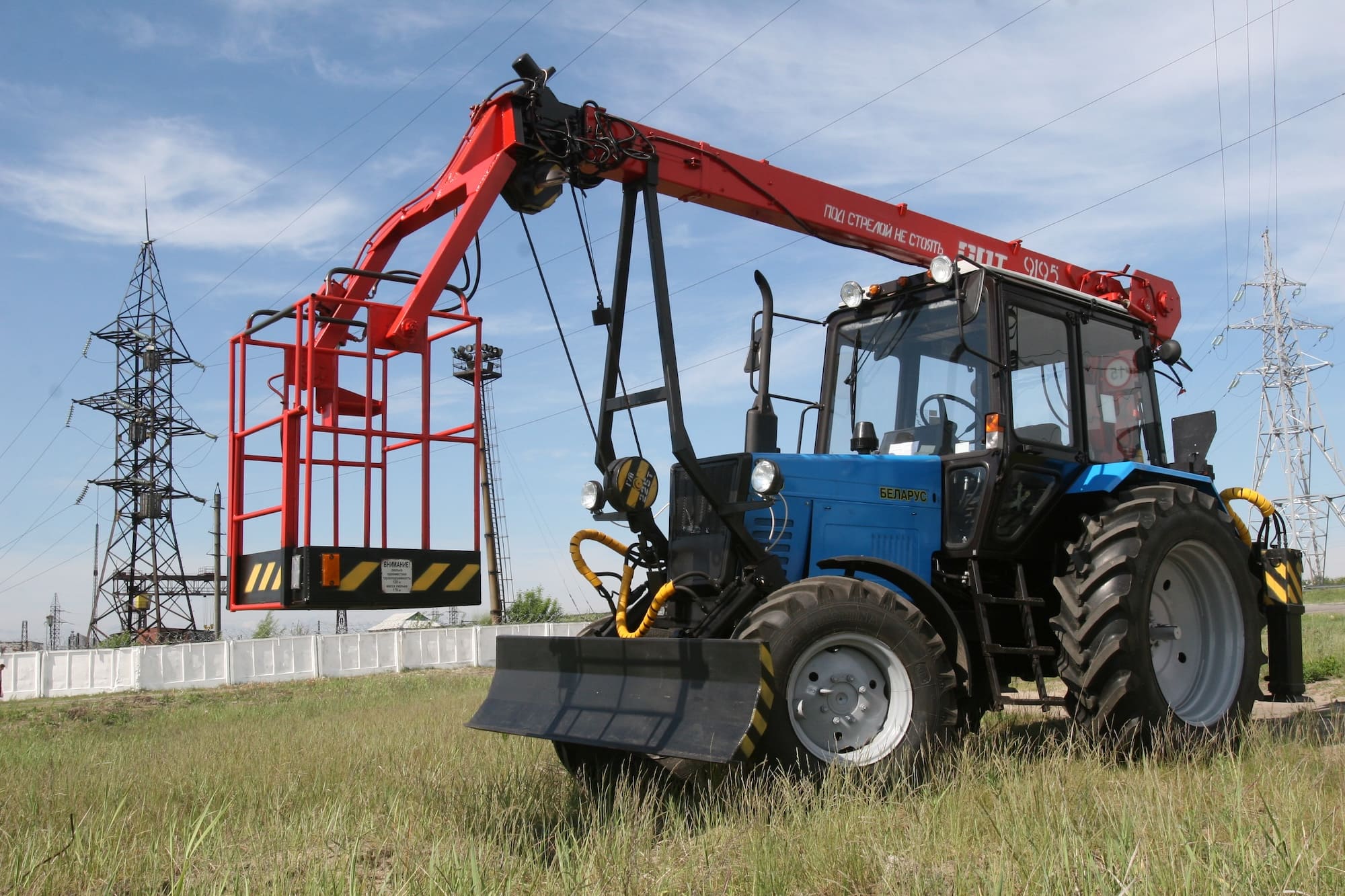

Для работы с линиями электропередач электрооборудование трактора укомплектовано сигнализатором опасного напряжения «Барьер – 2000К». При приближении стрелы к линии электропередач срабатывает прибор защиты от опасного приближения к ЛЭП, при этом на панели пульта индикации и контроля загорается световой сигнал и сработает звуковой сигнал, а также произойдет отключение электромагнита распределителя. Работа подъемника будет заблокирована.
Так же для повышения безопасности подъемник оборудован следующими устройствами и блокировками:
- системой аварийного опускания люльки при отказе гидросистемы или двигателя трактора;
- устройством против перегрузки подъемника (ограничитель предельного груза);
- системой блокировки подъема и поворота стрелы при не выставленном на опорах подъемника;
- блокировкой ограничителя подъема крюка, опускания крюка;
- ограничителем зоны обслуживания (поворот стрелы);
- устройством блокировки подъема опор при рабочем положении стрелы;
- двумя указателями угла наклона подъемника – креномерами для визуального контроля (первый в кабине подъемника (трактора), второй на балке рамы);
- системой аварийной остановки двигателя и кнопкой звукового сигнала с люльки и с пульта управления.
Способы доставки
- Самовывоз со склада
- Доставка до места
Технические характеристики
Двигатель
| Модель: | Д-243 |
| Мощность, кВт(л.с.): | 60 (81) |
| Номинальная частота вращения, об/мин: | 2200 |
