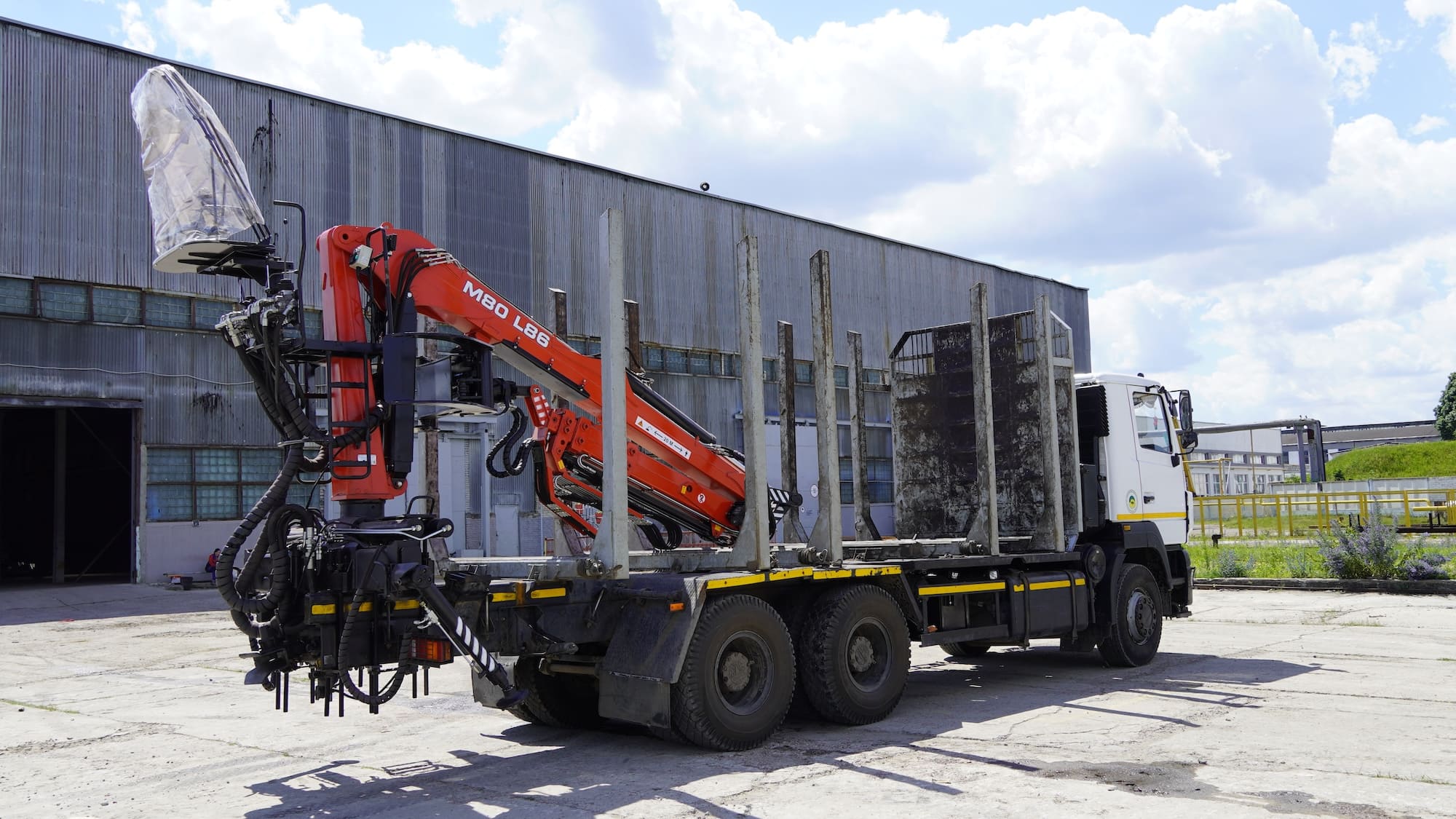

Манипулятор гидравлический М80L86 – это развитие классической конструкции гидроманипуляторов серии М75 производства ОАО «Мозырский машиностроительный завод»
Конструкция манипулятора доработана с целью повышения эксплуатационных качеств, надёжности и эргономики.
Общие конструктивные особенности:
•Манипулятор гидравлический М80L86 представляет собой развитие конструкции манипуляторов серии М75 производства ОАО «Мозырский машиностроительный завод» и отличается доработанной конструкцией стрелового оборудования, опорно-поворотного устройства, поста управления и усовершенствованного гидрораспределителя.
•В базовую комплектацию изделия входит опция гидравлического раздвижения балок выносных опор совместно с механическим доворотом опор в транспортное положение (при помощи копиров). Конструкция гидроцилиндра раздвижения опор кардинально переработана по сравнению с применяющейся в манипуляторе М75-05-Б с целью повышения надёжности и безотказности работы данного узла.
•Конструкция поста управления переработана с целью улучшения эргономики и безопасности работы, в базовую комплектацию включён капюшон для защиты от осадков. Добавлены дополнительные фары освещения рабочей зоны.
ТЕХНИЧЕСКИЕ ХААКТЕИСТИКИ
|
Модель |
М80L86 |
| Расположение рабочей зоны** | Над неподвижной балкой УОП |
| Момент грузовой, кНм | 80 |
| Угол поворота в горизонтальной плоскости, град. | 390 |
| Момент поворота в горизонтальной плоскости, кНм | 16 |
| Количество секций удлинителя, шт. | 2 |
| Наибольший вылет, м, не менее | 8,6 |
| Грузоподъёмность на максимальном вылете, кг* | 900 |
| Грузоподъёмность на вылете 4м* | 1900 |
| Масса конструктивная в базовой комплектации, кг* | 2500 |
| Рабочий орган | ЗЧ-035 |
| Площадь поперечного сечения рабочего органа при сомкнутых концах челюстей, м2 | 0,35 |
| Рекомендуемый объём маслобака, л, не менее | 100 |
| Рекомендуемая производительность насоса, л/мин | 80 |
